红外反光膜选型与避坑全解

Views :

Update time : 2026-09-03

自动化工厂里，红外反光膜是传感器的"隐形路标"。

走进一座自动化工厂，你很容易忽略一样东西：产线支架对面贴着的银色小圆片、AGV行驶路径旁立柱上的反光条、电机主轴上那一圈不起眼的标记贴。

它们看起来像普通胶带，却是整套自动化系统的"眼睛路标"。传感器发出一束人眼看不见的红外光，打在这些膜上，光又几乎原路返回——设备就是靠这束返回的光，判断"有没有物体""我在哪里""转得多快"。

这篇文章不讲玄乎概念，只讲三件事：红外反光膜到底是什么、工厂为什么离不开它、不同场景该怎么选才不踩坑。

先搞清楚：红外反光膜到底是什么

简单说，红外反光膜是一种回归反射（逆反射）薄膜：传感器发射的850—940nm近红外光打上去，绝大部分会沿着入射方向原路返回，而不是像普通物体那样向四面八方漫反射。

它不等于铝箔镜面，也不等于白纸，更不等于马路上的交通反光贴。镜面稍微偏一点，光就跑掉了；白纸在日光下信号会乱跳；交通反光膜很多是为可见光优化的，红外波段反射效率很差。

它真正重要的地方在于：它改变了传感器和被测物之间的信号关系——被测侧不需要通电、不需要布线，只靠一张膜就能把信号"弹"回去，这让非接触检测变得极低成本、极灵活。

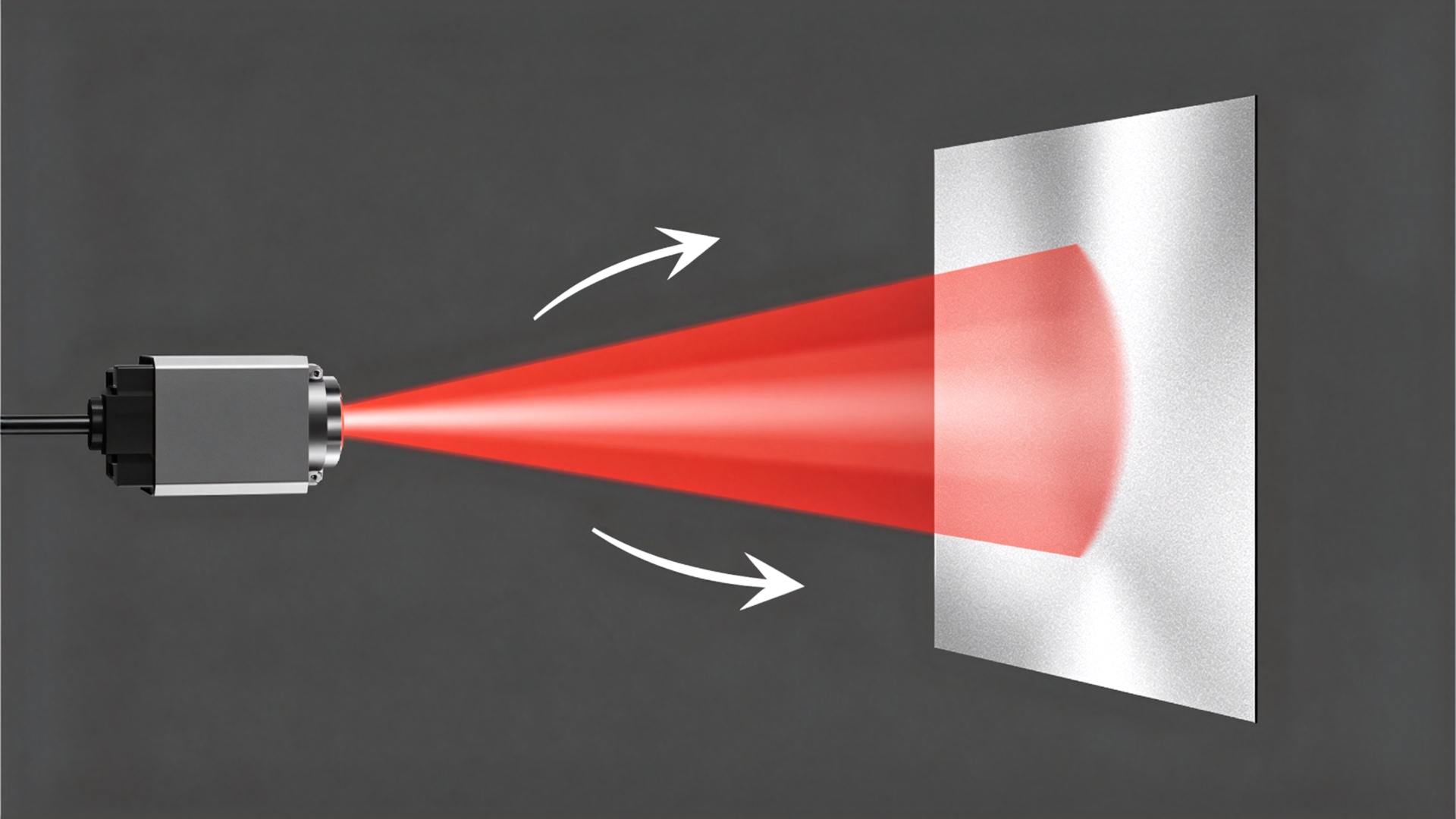

回归反射：红外光打在反光膜上，几乎原路返回传感器。

为什么工厂不用白纸铝箔，偏偏要用它

工厂选红外反光膜，不是因为它"高级"，而是因为普通材料在真实车间里根本扛不住四个要求。

**，检测距离要够远。普通物体漫反射，回到传感器的光极少；逆反射膜能把绝大多数光送回去，同等传感器功率下，有效检测距离可以提升3—5倍。产线、仓库经常需要5—20米的检测距离，白纸铝箔根本达不到。

第二，要抗环境光干扰。车间有窗户日光、有强光灯、有设备指示灯，白纸和白色塑料在这些光线下信号阈值会漂移，白天和夜里表现不一样，容易误触发或漏信号。红外反光膜配合传感器的调制红外光，能把可见光干扰压下去。

第三，角度要容忍。AGV在转弯、主轴在旋转、移动机构在摆动，传感器和反光贴的相对角度一直在变。镜面偏一点就收不到光，而逆反射膜在入射角±30°—45°范围内依然有充足回光。

第四，安装要灵活。对射光电需要两端都布线，机械限位开关要物理触碰、磨损快；反光膜方案只需要传感器装一侧，对面贴一张背胶膜，改造产线几乎零布线，响应还是毫秒级。

七大应用场景：它在工厂里到底干什么

红外反光膜在工厂自动化里的角色，远不止"光电开关对面贴一张"。下面七个场景，覆盖了从检测、导航、测速到安全、定位的完整链路。

场景一：回归反射型光电开关检测

这是产线最普遍的用法。光电传感器一端同时负责发射和接收，对面贴一张红外反光膜。当有物料经过、挡住光束，传感器收不到回光，就触发"有物体"信号。

典型用途：物料到位检测、工位限位、传送带有无检测、安全光幕辅助点位。优势是被测侧完全不用布线，改造一条老产线可能只需要贴几张膜。

场景二：AGV/AMR激光定位导航

仓库和车间里的AGV小车，靠车载激光扫描仪识别周围环境。在立柱、货架、墙壁上粘贴红外反光靶标，激光打上去形成高对比度的反射点，小车通过这些已知坐标的反光点解算自身位置，实现导航定位。

这个场景对反光膜的大角度性能要求很高——AGV一直在转向和偏移，入射角随时在变。因此AGV导航大多使用微棱镜型红外反光膜。

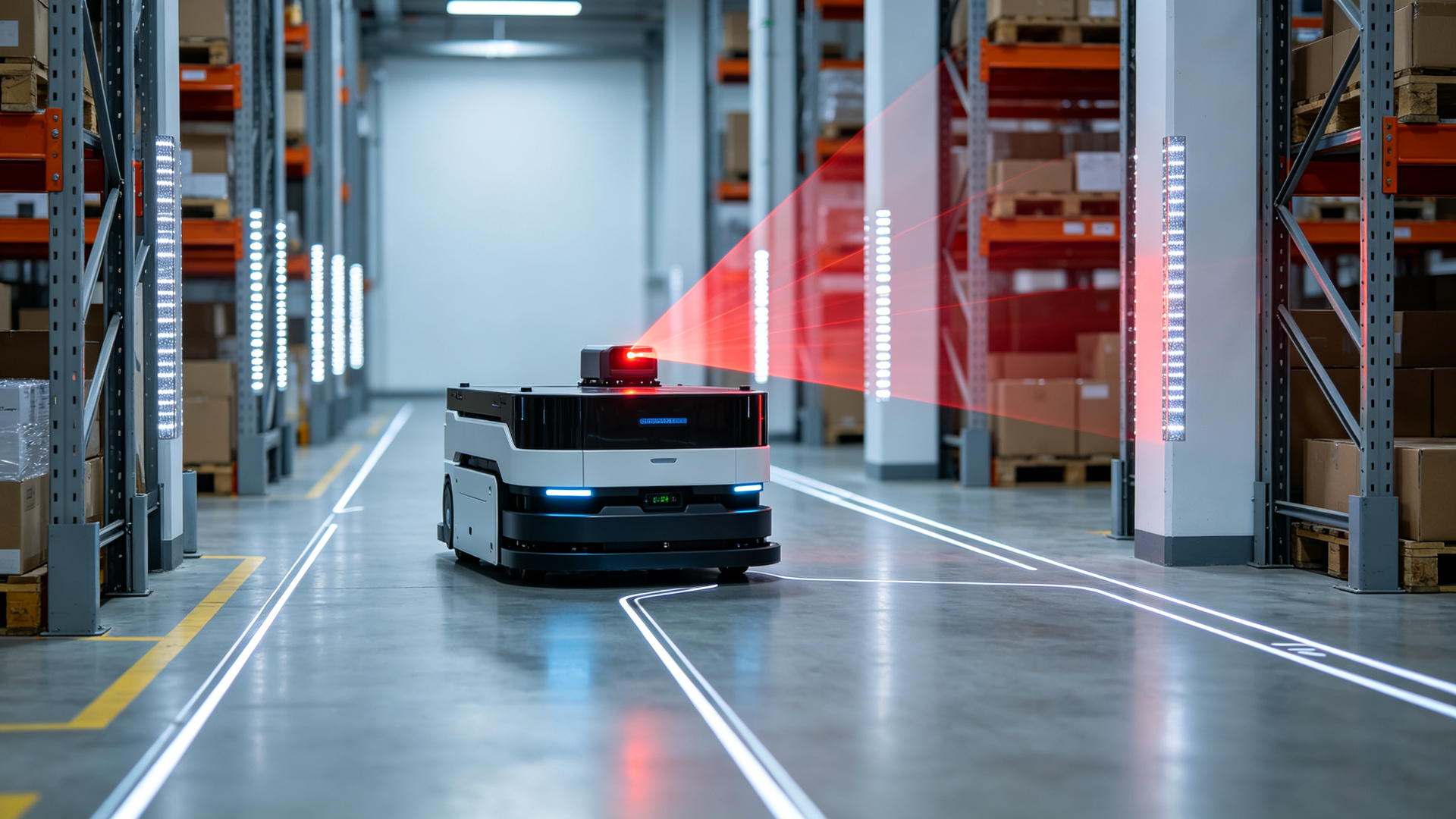

AGV通过激光扫描立柱上的反光靶标，解算自身位置。

场景三：激光转速与动平衡测试

电机、风机、主轴等旋转设备，需要测转速或做动平衡。在旋转表面贴一张小尺寸圆形红外反光贴纸，激光转速表或光电传感器每捕捉到一次反光点，就计数一次，单位时间内的次数就是转速。

动平衡测试中，这张贴纸还充当旋转相位的参考点，帮助仪器确定不平衡量的角度位置。高速旋转工况下，多用玻璃微珠型小规格反光圆片，贴得牢、重量轻、不影响动平衡。

场景四：机器视觉与光学动作捕捉

工业动捕系统（如Vicon、OptiTrack）用红外相机配合红外补光，在被测刚体上粘贴反光标记点，解算三维坐标和六自由度姿态。机器人仿真、工装姿态采集、产品尺寸测量都会用到。

部分视觉对位设备也会用反光膜做基准靶标，提升图像对比度，让算法更稳定地定位特征点。

场景五：激光测距传感器辅助靶标

长距离激光测距或位移传感器，遇到深色、粗糙、倾斜的工件表面，回光信号很弱，测不准或测不到。在目标位置贴一张红外反光膜，回光强度大幅提升，有效测量距离随之增大。

典型用途：大型设备位移监测、工位距离校验、堆垛机行程定位。

场景六：设备安全与防撞

机器人、大型机械、AGV的周边防撞传感器，会在运动范围边界布置反光膜。当人员或障碍物遮挡红外光束，传感器立刻触发减速或停机，保护设备和人员安全。

相比物理防撞条，红外方案响应更快、无磨损、可以覆盖更大范围。

场景七：自动化仓储物流

立体仓库的堆垛机、穿梭车，用反光膜做位置标记和货位校准。在轨道旁、货架立柱上按固定间距贴反光条，车辆经过时读取信号，判断当前货位编号，实现精准停靠和库存管理。

这个场景对反光膜的耐候性和一致性要求高——几百个货位的反光条必须表现一致，不能有的亮有的暗。

选型避坑：三个最容易犯的错误

坑一：用道路反光膜代替工业红外膜。很多道路工程反光膜优化的是可见光波段，850—940nm近红外反射率很差。贴到车间传感器对面，白天还能勉强用，晚上或环境光变化时就频繁丢信号。买之前必须确认是"近红外优化"的工业款。

坑二：表面油污、刮伤了还继续用。反光膜的逆反射性能依赖表面微结构（微棱镜或玻璃微珠）。油污覆盖、硬物刮伤、反复揉搓都会直接破坏微结构，反光性能断崖式下跌，造成产线停机。工业环境下应定期检查，脏了用干净软布轻擦，损坏了立即更换。

坑三：标记点间距太近。在刚体或靶标上布置多个反光点时，相邻两个点的中心间距至少要达到点直径的3倍。比如用10mm圆片，两点间距至少30mm。间距太小，传感器或相机会把两个点识别成一个，导致定位错误。

以后判断怎么选，看这套框架

遇到红外反光膜选型，不用记一堆参数，按下面三步走：

**步：看场景定类型。AGV导航、长距离光电开关、激光测距 → 选微棱镜型；转速标记、动捕Marker、近距离小尺寸 → 选玻璃微珠型。

第二步：看距离定尺寸。0—2米选3—8mm，2—4米选8—12mm，4—6米选12—15mm，超过6米选15—20mm以上。距离越远，需要的反光面积越大。

第三步：看环境定背胶。贴在金属、塑料等干净表面长期使用 → 高粘亚克力背胶；贴在人体或需要频繁更换的位置 → 低敏医用胶或可移除胶；高温、油污环境 → 选耐温耐油的工业级基材。

记住一句话：不是越亮越好，而是和你的传感器、距离、环境匹配才好。

结尾

红外反光膜是工厂自动化里最不起眼、却最基础的元器件之一。它不产生动力、不执行运算，却决定了传感器能不能"看清"这个世界。

以后再在车间看到那些银色小圆片，你就知道：它们不是胶带，而是整套自动化系统的信号路标。选对了，设备稳定运行；选错了，再贵的传感器也会"失明"。

上海路阳仪器有限公司生产的红外反光膜有多种尺寸可选，有意了解请电话或微信联系。
