斑马反射贴纸
产品简介
路阳斑马反射贴纸，直径200mm黑白等分反光圆盘，可选15/36/60/120等分及带1个黑标记的+1B型号，3M背胶；另有间隔0.5/1/2/5/10mm、长1.2米的条形斑马胶带，适用于低速测速、动平衡相位基准与光电传感器的多脉冲反射目标。
产品详细介绍
在线留言
斑马反射贴纸是黑白相间的等分反射盘：直径 200mm，可做 15/36/60/120 等分，带 3M 背胶。另有一种条形斑马胶带（间隔 0.5/1/2/5/10mm）。它解决的是“单点贴纸不够用”的场合——需要多脉冲、需要相位参考、或需要看条纹走向的测量。
| 200 mm圆盘直径 | 15–120等分可选 | 3M背胶 | 1.2 m条形胶带长度 |
单点贴纸和斑马盘，不是一回事
单点反光贴纸每转只给一个脉冲，适合测转速。但在两类场合它不够用：一是低速测量——转一圈才一个脉冲，采样时间会拉得很长，读数刷新慢；二是需要方向或相位信息——比如判断转向、做动平衡的相位基准。
斑马盘把反光面切成多段，每转给出多个脉冲：转速同样，脉冲频率成倍提高，低速时也能快速得到稳定读数。加一条单独的黑标记（+1B 型号），就多了一个“每转**”的参考点，相位与转向都能判。

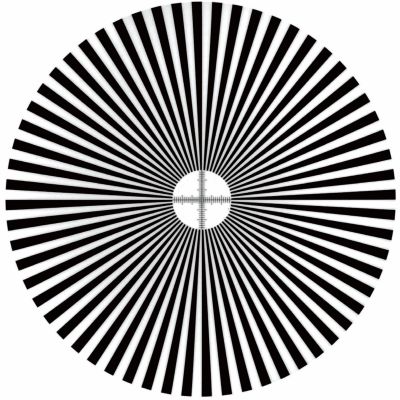

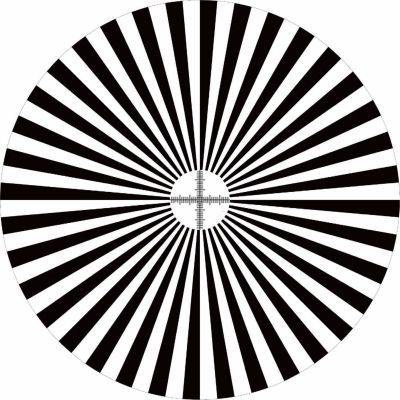

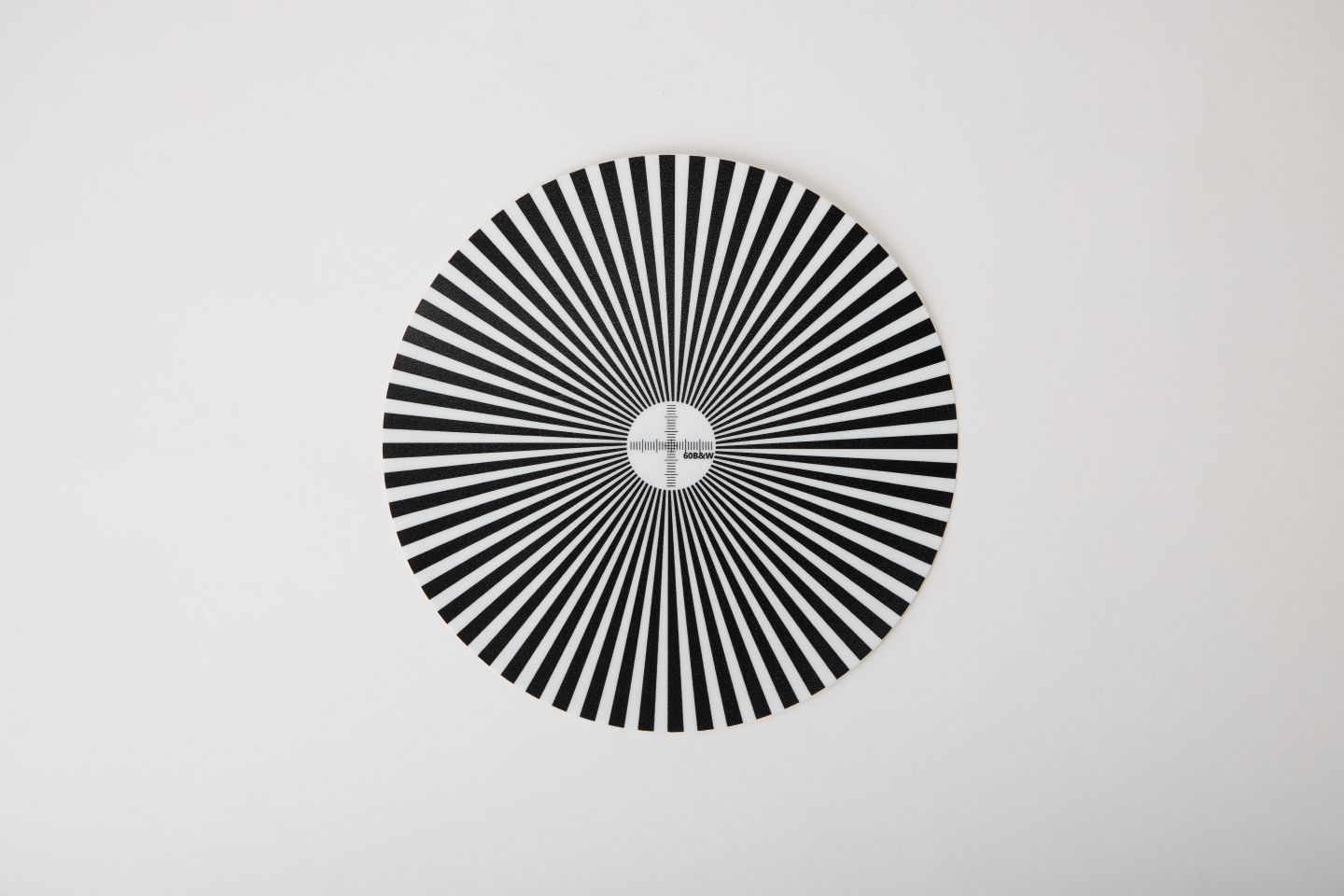

圆盘型号
| 订货号 | 说明 |
|---|---|
| RT-15BW | 直径 200mm，15 等分，带 3M 背胶 |
| RT-36BW | 直径 200mm，36 等分，带 3M 背胶 |
| RT-60BW | 直径 200mm，60 等分，带 3M 背胶 |
| RT-120BW | 直径 200mm，120 等分，带 3M 背胶 |
| RT-60BW+1B | 直径 200mm，60 等分 + 1 个黑标记，带 3M 背胶 |
| RT-120BW+1B | 直径 200mm，120 等分 + 1 个黑标记，带 3M 背胶 |

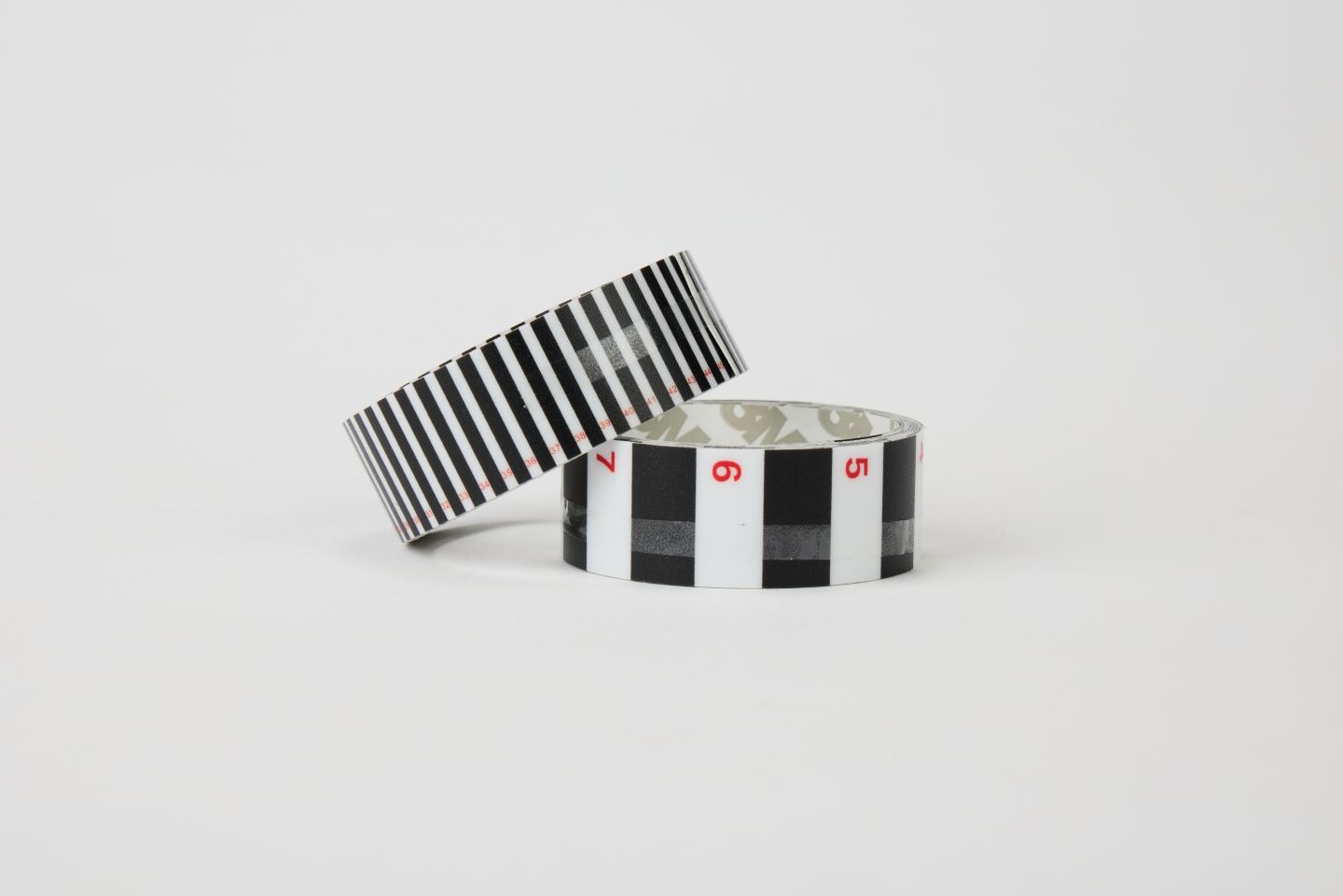

条形斑马胶带 LUYOR-T20
| 订货号 | 说明 |
|---|---|
| RT-Steps0.5 | 间隔 0.5mm，长度 1.2 米 |
| RT-Steps1 | 间隔 1mm，长度 1.2 米 |
| RT-Steps2 | 间隔 2mm，长度 1.2 米 |
| RT-Steps5 | 间隔 5mm，长度 1.2 米 |
| RT-Steps10 | 间隔 10mm，长度 1.2 米 |
条形胶带适合贴在圆柱面或平面上，用来产生连续的明暗条纹——可用于转动观察、条纹计数、或给光学传感器提供高频反射信号。间隔越小，脉冲越密。
怎么选等分数
| 等分 | 每转脉冲 | 适合 |
|---|---|---|
| 15 | 15 | 中低速旋转，脉冲够用且条纹清晰 |
| 36 | 36 | 常规动平衡与转速测量 |
| 60 | 60 | 需要更密脉冲、低速也能快速读数 |
| 120 | 120 | 低速精密测量、需要高分辨相位 |
等分数越高，脉冲越密，但条纹也越细——转速高时可能因“条纹模糊”而丢信号。选择时兼顾转速范围与光学系统的分辨能力，先用中等等分试，不够再加密。
常见问题
斑马盘和单点贴纸能混用吗？
不能。传感器的计数逻辑不同：单点贴纸是“每转一脉冲”，斑马盘是“每转 N 脉冲”。仪表按齿数/脉冲数设置时要用对应参数，混用会得到成倍偏差的读数。
+1B 的黑标记有什么用？
提供一个“每转**”的参考点。有了它，除了转速还能判转向、取相位基准——动平衡时用来确定不平衡量的角度。
200mm 直径太大，小轴贴不上？
可以裁剪，或改用条形斑马胶带贴在轴面上。裁剪后要注意保持等分均匀，否则脉冲间隔不均会影响判读。
胶会不会在高速时脱落？
采用 3M 背胶，正常清洁贴附后高速运行不脱落。贴之前务必去油除尘，贴后用滚轮压紧排气泡，边缘尤其要压实。
资料与技术支持
| 需要什么 | 怎么获取 |
|---|---|
| 选型与参数确认 | 提供被测材料、表面状态与使用距离，我们给出型号与配置建议 |
| 样机试用 | 华东地区可预约上门演示，其他地区支持寄样试测 |
| 报价与货期 | 常规型号现货，含税报价与交期当日回复 |
| 技术资料 | 规格书、说明书、合规说明按需提供 |
