路阳激光转速传感器适配西门子数据采集仪
ROLS-5PW-LMS 激光转速传感器适配西门子 Simcenter SCADAS 数采：4 芯屏蔽电缆配 LEO 插头，由数采通道直接供电，无需外接电源，可接 XS、Mobile、Recorder、Lab、RS 各机型转速通道。
核心要点
- Simcenter SCADAS 的转速通道可直接给传感器供电，不需要额外电源模块
- ROLS-5PW-LMS 用 4 芯屏蔽电缆 + LEO 插头，插上即可测，接线零门槛
- 激光测量、窄带滤光，隔离现场灯光与阳光干扰，适合户外与车间
- 转速通道与振动、声学通道同步采样，便于做阶次分析与动平衡
用 Simcenter SCADAS 做振动或声学测试时，转速信号是绕不开的一环：没有准确的转速，阶次分析、动平衡、升降速跟踪都无从谈起。ROLS-5PW-LMS 就是为这类数采设计的——一根 4 芯屏蔽电缆配 LEO 插头，插进转速通道即可，连电源都不用另接。
西门子 Siemens SCADAS 数据采集仪用激光转速传感器 ROLS-5PW
LUYOR 生产的激光转速传感器 ROLS-5PW 采用激光测量方式，能够远距离高精度测量旋转设备转速，内置窄波段滤光片，能够隔离现场各种灯光和太阳光的干扰。大尺寸接收透镜，能够接收远距离测量时候发射的微小信号。输出 TTL 脉冲信号，满足市场主流的数据采集仪。
Simcenter SCADAS 数据采集仪支持各种模拟和数字传感器，用于声学、转速、振动和耐久性工程测量。硬件与 Testlab 无缝集成 Simcenter 以加快测试设置和获得准确的结果，可成为满足未来需求的投资或更敏捷、可扩展和灵活的长期解决方案，用于应对自身性能工程挑战。
ROLS-5PW-LMS 激光转速传感器数据传输电缆采用 4 芯屏蔽信号电缆，并配有 LEO 插头，无需为转速传感器提供供电电源，可完美匹配西门子的 Simcenter SCADAS XS、Simcenter SCADAS Mobile、Simcenter SCADAS Recorder、Simcenter SCADAS Lab、Simcenter SCADAS RS 数据采集设备。

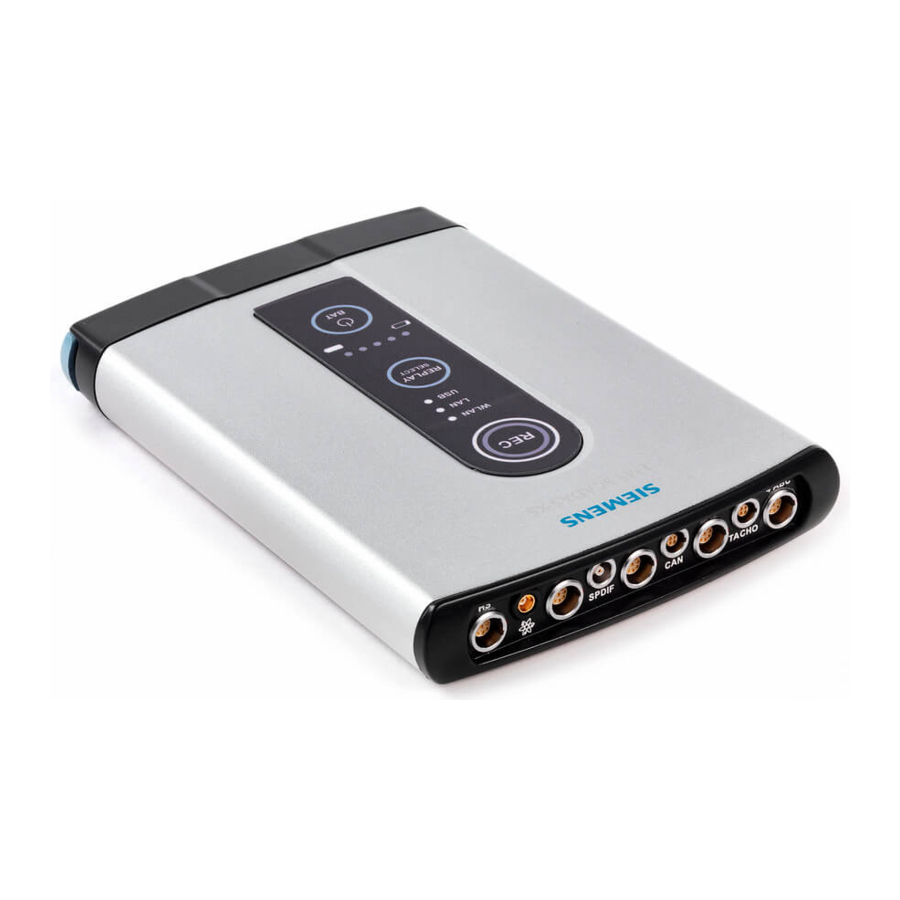

如果您使用的 Simcenter SCADAS Mobile 是上图这款数采卡，可以选购 ROLS-5PW-LMS 激光转速传感器。

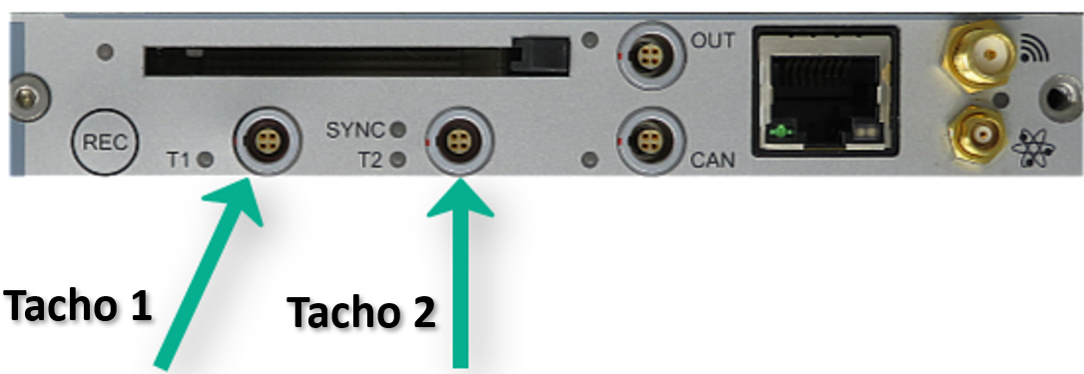

如果您使用的是上图这款数据采集仪，可以选购 SPLR-5PW 自供电激光转速传感器。
为什么数采场景偏爱这一款
SCADAS 系列的转速通道本身提供传感器供电，这与工业现场用的 5V 独立供电方案不同。ROLS-5PW-LMS 直接把供电与信号做进一根 4 芯屏蔽电缆，插头为标准 LEO，插上就能出方波，避免了"再找一个 5V 电源、再配一个接线盒"的麻烦。
它的光学部分与标准 ROLS-5PW 一致：激光发射、大尺寸接收透镜、窄带滤光片，只识别自身调制信号。车间灯光、阳光、焊弧光这些干扰源在频域上离得很远，不会造成误触发。
适配哪些机型
官方适配范围覆盖 Simcenter SCADAS XS、Mobile、Recorder、Lab、RS 等主流机型。选购时注意两点：一是确认数采的转速/计数通道类型（是否支持 LEO 接口、是否提供传感器供电），二是确认所需电缆长度，现场布线尽量一次到位，避免转接头引入干扰。
如果手上的机型接口不匹配，可改用标准 ROLS-5PW 配 BNC 输出，再通过数采的 BNC 转速输入接入，效果相同，只是多一个供电环节。
通道设置与常见问题
软件侧一般按"每转 1 脉冲"配置转速通道：轴上一张贴纸，脉冲频率 × 60 即得 rpm。如果贴了多张均布贴纸，记得在通道设置里填写每转脉冲数，否则读数会成倍偏高。
没有转速信号：先看贴纸是否对准光斑、距离是否超限，再确认通道是否使能了传感器供电。
转速跳变：多为贴纸脏污或反光不足，也可能是电缆与动力线并行敷设引入干扰，换一条走线路径往往就解决。
常见问题
ROLS-5PW-LMS 需要外接电源吗？
不需要。它由 SCADAS 的转速通道通过 4 芯电缆直接供电，插上即可工作，这也是 LMS 版本与标准版的主要区别。
能同时接多个测点吗？
可以，每个转速通道接一只传感器。多测点（例如风机多个轴承）时注意通道编号与测点对应，避免后期数据对不上。
电缆可以自己延长吗？
不建议随意剪接。LEO 插头与屏蔽结构是整体的，自行延长容易破坏屏蔽连续性。需要更长线缆时直接选对应长度的原厂型号。
