转速传感器如何连接DEWEsoft 的DEWE-43A数据采集仪？
ROLS-5PW接DEWE-43A：TTL脉冲接入数字/计数通道，配LUYOR-DEWE7P-XX专用电缆（最长15米），软件中按每转1脉冲设换算系数即可显示转速曲线。
核心要点
- DEWE-43A 具备 8 路模拟输入、8 路数字/计数/编码器输入和 2 路 CAN
- 转速信号应接入 counter（计数）通道，不要占用模拟通道
- 专用通讯电缆订货号 LUYOR-DEWE7P-XX，XX 为长度，最长 15 米
- 软件中把每转脉冲数设为 1，即可把脉冲频率换算为 rpm
- 供电电压务必按传感器额定值设置，接错有损坏风险
- 采集转速的目的是给振动、噪声数据提供阶次与相位基准
ROLS-5PW 与 DEWE-43A 对接只需要一根专用电缆：把传感器的 TTL 脉冲输出接到 DEWE-43A 的数字/计数通道，在 DEWEsoft 软件里把通道类型设为转速或计数、每转脉冲数填 1，转速曲线就能与振动通道同步记录。电缆订货号为 LUYOR-DEWE7P-XX，XX 代表线长，最长 15 米。

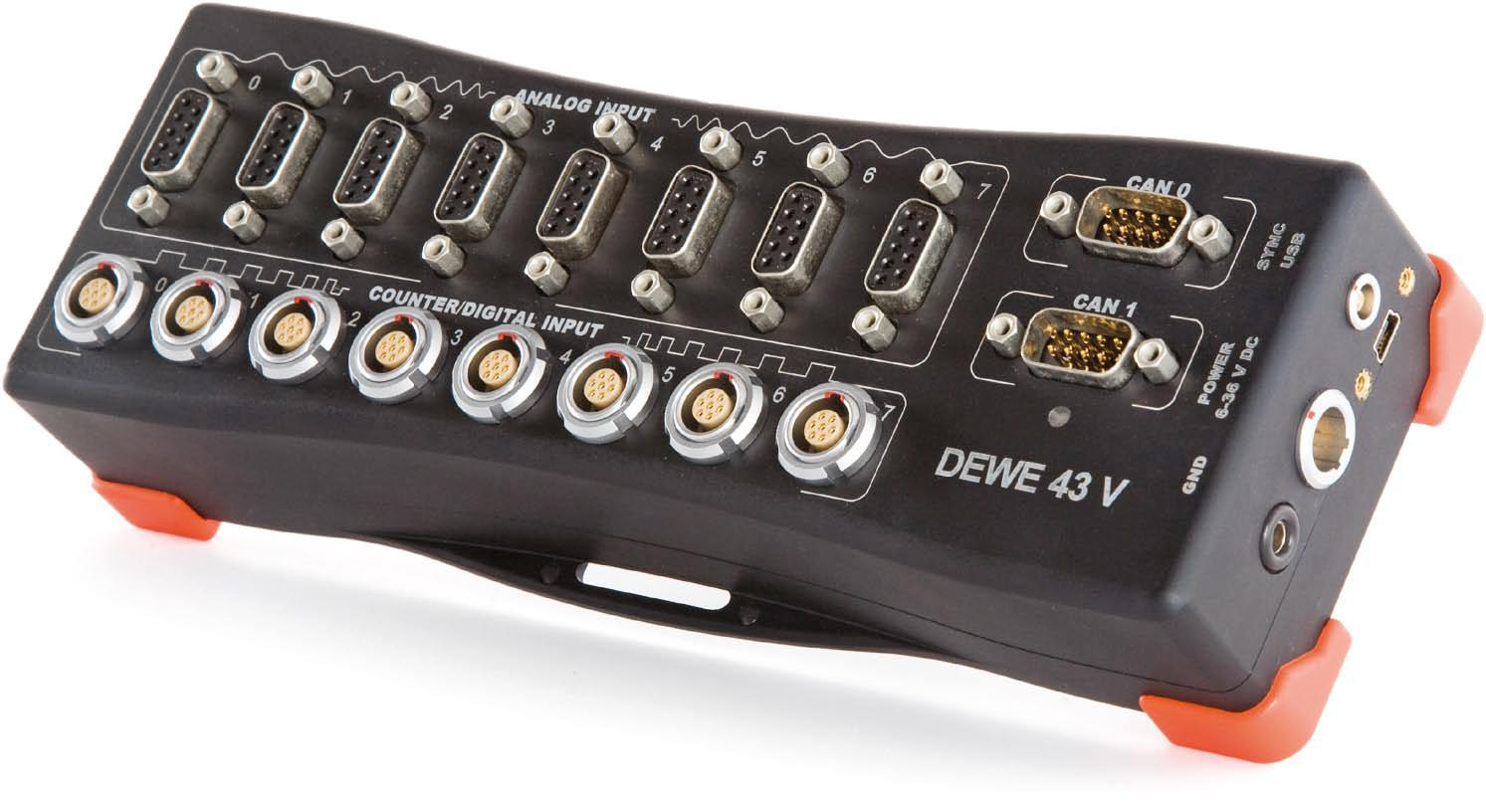

DEWE-43A - USB总线数据采集系统是一款屡获殊荣的多功能8通道USB总线数据采集系统，小巧坚固、超高性价比。具有8个通用模拟输入、8个数字/计数器/编码器输入和2个高速CAN总线输入。那么ROLS-5PW激光转速传感器如何和DEWEsoft的DEWE-43A数据采集仪通讯？
luyor公司提供DEWEsoft的DEWE-43A数据采集仪专用通讯电缆，能够和DEWE-43A直接通讯，通讯电缆订货编号：LUYOR-DEWE7P-XX（xx代表线缆长度，最长可达15米）。
激光传感器介绍：激光转速传感器ROLS-5PW
接线与通道配置步骤
- 断电状态下，用 LUYOR-DEWE7P-XX 电缆把传感器接入 DEWE-43A 的 counter 输入口，旋紧接头。
- 上电后打开 DEWEsoft，在通道列表中找到对应计数通道，把类型设为 Tacho / Counter。
- 设置每转脉冲数为 1（单个反光标记），量程与单位选 rpm。
- 起转后观察通道是否有方波跳变；若一直是直线，先检查传感器尾部指示灯是否随标记闪烁。
三个常见坑
一是供电。这类传感器需要 5V 供电，DEWE 通道的供电档位若误设为更高电压，会直接损伤传感器。接线前确认档位，不确定就用自供电模块（SPLS-5PW）绕开供电问题。
二是触发门限。计数通道有触发电平设置，TTL 信号高电平 3 至 5V，门限设得过高会导致漏计，表现为读数偏低且跳动。
三是单脉冲的量化误差。每转只发 1 个脉冲时，低速段的时间测量分辨力有限。做低速阶次分析时，可在轴上贴多块均布反光片，把每转脉冲数设为实际数量。
常见问题
DEWE-43A 需要给传感器单独供电吗？
可由采集仪的通道供电，也可选用 SPLS-5PW 自供电模块（内置锂电池，约 100 小时），后者在长线、远距离场合更安全。
为什么软件里计数通道一直没有数据？
按顺序排查：传感器指示灯是否闪、电缆接头是否旋紧、通道是否被设为计数模式、触发电平是否过高。四项里通常有一项没对。
能同时测两路转速吗？
可以。DEWE-43A 有 8 路数字/计数输入，两路转速分别占用两个计数通道即可，常用于输入轴与输出轴的转速比测试。
