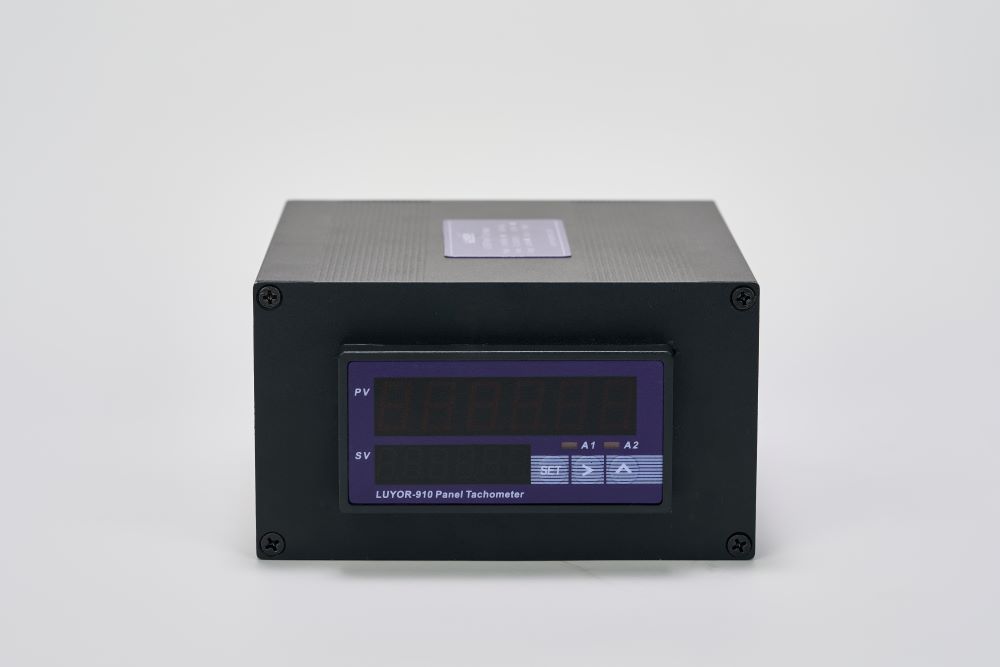

LUYOR-910系列面板式转速表
路阳LUYOR-910系列面板式转速表，6位LED显示、量程5-999999RPM、精度0.001%，在908基础上增加0-5V/4-20mA模拟量变送与RS485（Modbus RTU）通讯，变送上下限可设、两路报警继电器可编程；八种订货型号覆盖交流/24V直流与电压/电流/通讯组合，适用于电机、风机、泵类转速接入PLC、记录仪与上位机监控。
LUYOR-910 是 908 的带输出型号：六位显示，除了显示和报警，还能把转速变送成 0-5V / 4-20mA 模拟量送给 PLC、记录仪，或通过 RS485（Modbus RTU）把数字量送进上位机。一句话：从“给人看”变成“给系统用”。
| 6 位LED 显示 | 4-20 mA模拟量变送 | RS485Modbus RTU | ±0.001%读数精度 |
为什么现场看数字还不够
面板表最直接的价值是让人看到转速。但设备一旦接入自动化系统，转速就需要进入控制系统：参与联锁、写进历史曲线、作为工艺参数存档、或者与其它参数一起做趋势分析。这时候一块只会显示的表就没用了。
910 提供两条通路。模拟量（0-5V 或 4-20mA）走硬线，响应快、接线简单，接到 PLC 的 AI 模块或记录仪即可；RS485 走数字量，一根双绞线可以串多台表，读的是精确数字而不是换算后的电压。两条路可以同时用，也可以只用其中一条。
产品特点
1. 六位 LED 显示 量程 5–999999 RPM 全部可读，不会在高转速段丢位。
2. 模拟量变送输出 0-5Vdc 电压或 4-20mA 电流可选，变送上下限可设，直接对接 PLC / 记录仪。
3. RS485 通讯 Modbus RTU 协议，光电隔离，可多台组网接入上位机或触摸屏。
4. 两路可编程报警继电器 高/低、闭锁/非闭锁、迟滞、下限锁定均可设。
5. 传感器供电 5V 或 24V 兼容 5V 的 LUYOR 传感器，也能带 24V 的工业传感器。
6. 输入 1.5–50Vac 除了 TTL 与 LUYOR 传感器，还能直接接电磁式/磁电式转速传感器的感应信号。

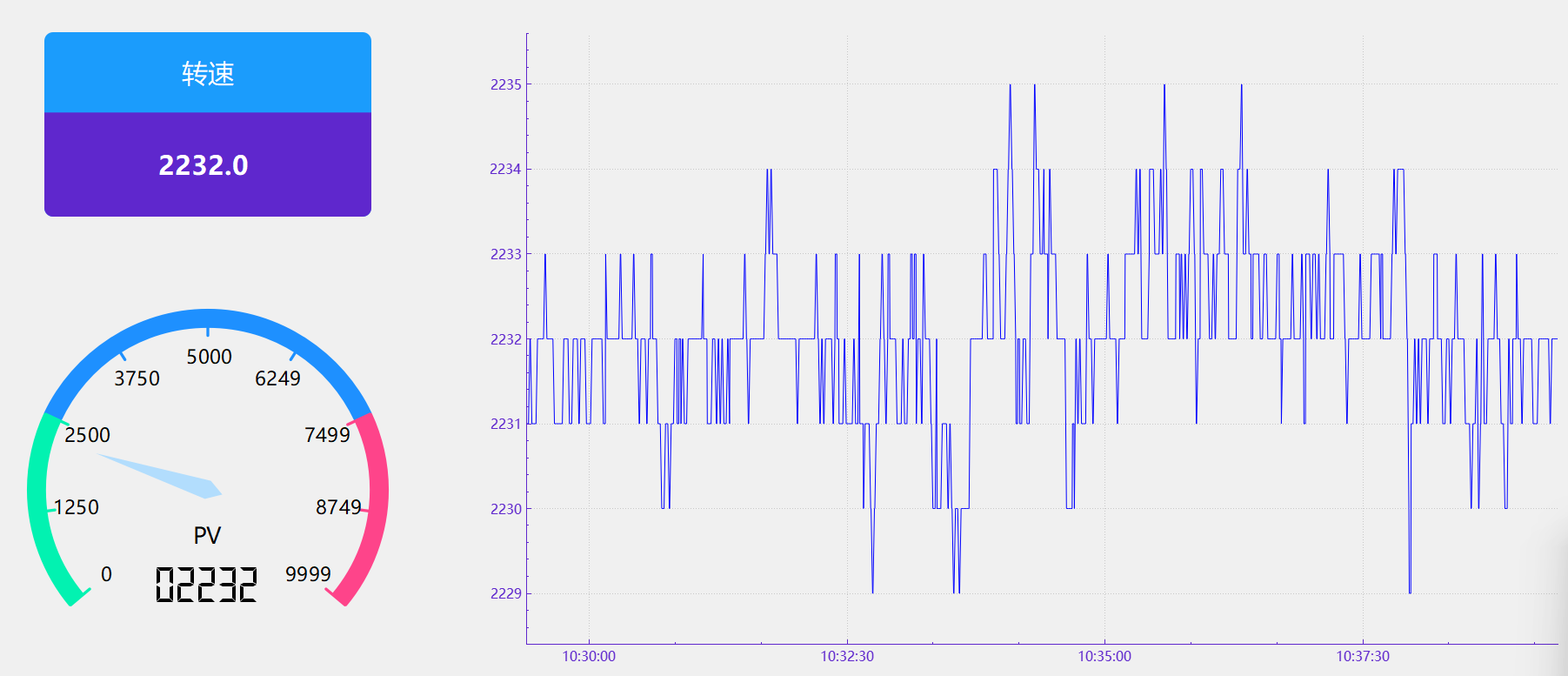

7. 免费上位机软件 luyor rpm remote 可实时查看转速、保存历史数据，支持回放与打印。
8. 参数掉电保存 倍率、报警值、变送上下限一次设好，长期不用重调。
八种订货型号，其实只有三个选择
| 选择项 | 选项 | 怎么定 |
|---|---|---|
| 供电 | XA = 交流 110/220V XD = 直流 24V | 看柜内有没有 24V 直流 |
| 输出 | DC = 0-5V 电压 MA = 4-20mA 电流 | 看 PLC 的 AI 模块接收哪种 |
| 通讯 | 加 -RS485 或不加 | 需要组网/上位机就加 |
所以型号读法是：LUYOR-910 + 供电 + 输出 + （-RS485）。例如 LUYOR-910XA-MA-RS485 就是“交流供电、4-20mA 输出、带 485 通讯”。八种组合覆盖了现场几乎所有搭配，不必为一个小功能买整台新表。
模拟量怎么设
| 步骤 | 动作 |
|---|---|
| 1 | 按 SET 进入设置，用上下键输入密码 0036，再按 SET |
| 2 | 显示 obty 时，选择 0-20mA 或 4-20mA |
| 3 | 设 obl（变送下限）与 obh（变送上限） |
| 4 | 显示 end 时按 SET 退出 |
变送上下限要按实际工作区间设，不要把 0 到满量程全塞进去。例如设备常年工作在 800–1200 RPM，就把 obl 设 800、obh 设 1200，这样 4-20mA 对应 800–1200 RPM，分辨率**。区间设得太宽，PLC 读到的变化会被压缩。
接线
| 端子 | 接什么 |
|---|---|
| 7 号 | 传感器电源 +（5V） |
| 5 号 | COM / GND |
| 1 号 | 信号输入 IN |
| 11、12 号 | 仪表供电（XA 接 110/220V 交流；XD 接 24V 直流） |
| 19、20 号 | 模拟量输出，19 为负、20 为正 |
| 9、10 号 | RS485 通讯，9 为 A、10 为 B |
同栏目怎么选
| 型号 | 显示 | 输出 / 通讯 | 适合 |
|---|---|---|---|
| LUYOR-908 | 5 位 | 报警继电器 + TTL | 只看数字、做超限报警 |
| LUYOR-910 | 6 位 | 报警 + 0-5V/4-20mA + RS485 | 接 PLC、记录仪、上位机 |
| LUYOR-912 | 双排数码 | 变送 + 继电器 + RS485，导轨安装 | 超速/欠速保护，装柜内导轨 |
技术参数
| 项目 | 参数 |
|---|---|
| 系列 | LUYOR-910（XA 交流 / XD 直流） |
| 量程 | 5 – 999 999 RPM |
| 精度 | ±0.001% 读数或 1（最后一位）（标准）；±0.006%（快速更新） |
| 分辨率 | 0.001 – 10 RPM（视量程段） |
| 显示 | 6 位，14mm 高 LED，每秒更新 2 次 |
| 输入 | LUYOR 传感器 / 0–5V TTL / 1.5–50Vac |
| 传感器供电 | 5Vdc 或 24Vdc |
| 倍率 | 1 – 999 999 |
| 累加计数器 | 显示 0.001 – 999 999 |
| 报警 | 2 路可编程继电器，C 型触点 1A / 230Vac |
| 模拟输出 | 电压 0-5Vdc 或电流 4-20mA（下限/上限可设） |
| 通讯 | RS485，Modbus RTU 协议 |
| 面板尺寸 | 96 × 48 mm，开孔 92 × 44 mm，深度 90 mm |
| 供电 | 100–240Vac 50/60Hz（XA）；可选 24Vdc（XD） |
| 选件 | LUYOR-910BOX 面板表安装盒；上位机软件 luyor rpm remote（免费） |
常见问题
0-5V 和 4-20mA 选哪个？
RS485 能接几台？
模拟量读数和显示值不一致？
上位机软件收费吗？
能同时用模拟量和 485 吗？
资料与技术支持
| 需要什么 | 怎么获取 |
|---|---|
| 选型与参数确认 | 提供被测材料、表面状态与使用距离，我们给出型号与配置建议 |
| 样机试用 | 华东地区可预约上门演示，其他地区支持寄样试测 |
| 报价与货期 | 常规型号现货，含税报价与交期当日回复 |
| 技术资料 | 规格书、说明书、合规说明按需提供 |
