使用斑马胶带和激光转速传感器对旋转轴进行扭矩测量

为什么非侵入式扭矩测量难

扭矩是旋转机械最基本的运行参数之一，但也是很难“顺便测一下”的参数。应变片方案灵敏度高，却要处理供电与信号引出（滑环或遥测）；在线扭矩计精度好，代价是必须断开轴系、增加一段法兰；光学方法测扭振早有应用，但多数只做定性观察。

斑马带方案把“扭转角”变成“时间差”：在轴上相距 L 贴两段黑白条纹带，各配一个固定不动的激光传感器。轴受扭时，两端产生相对转角，两路脉冲序列之间就出现时移 Δt。测出 Δt，扭转角就出来了；再除以标定得到的扭矩-扭角关系，扭矩也就有了。

从脉冲到扭矩的四步换算

1. 测时移 Δt（s）。两路脉冲上升沿之间的时间差，可用数采的交叉相关、或直接比较同序号脉冲的到达时刻。
2. 算周期 τ（s）与转速 n（rpm）。τ 是两个同源脉冲的间隔，n = 60/(ppr·τ)，ppr 为每转脉冲数。
3. 换算总转角。总扭角 θa = 2π·Δt/(ppr·τ)。注意这个值里包含安装不对中带来的固定偏置 θa0。
4. 去零点、查标定曲线。相对扭角 θ = θa − θa0，再按 θ 与 T 的线性关系（θ = T·L/(J·G)）算出扭矩。

J 是轴的极惯性矩（m⁴），G 是材料剪切弹性模量（Pa）。这个式子说明一件事：同样的扭矩下，L 越大、轴越细，扭角越大，测量越容易。所以在结构允许的前提下，两段斑马带应尽量拉开距离。

斑马带怎么设计

斑马带的设计有两个参数：条纹周期 P（一对黑白条纹的弧长）和每转脉冲数 ppr。它们不是随便定的，受一个硬约束限制——可测扭角不能超过条纹周期的一半（对应 180° 相移），超过就会与更小的扭角混淆，这是周期性信号固有的混叠问题。

于是设计顺序是：先按预期扭矩上限 Tmax 算出扭角上限 θmax = Tmax·L/(J·G)，再由 θmax 反推允许的条纹周期与 ppr 上限。ppr 越大，每个脉冲对应的转角越小，分辨率越高，但同样转速下脉冲频率更高，对传感器的响应与后端的采样率要求也更高，计算量成倍增长。

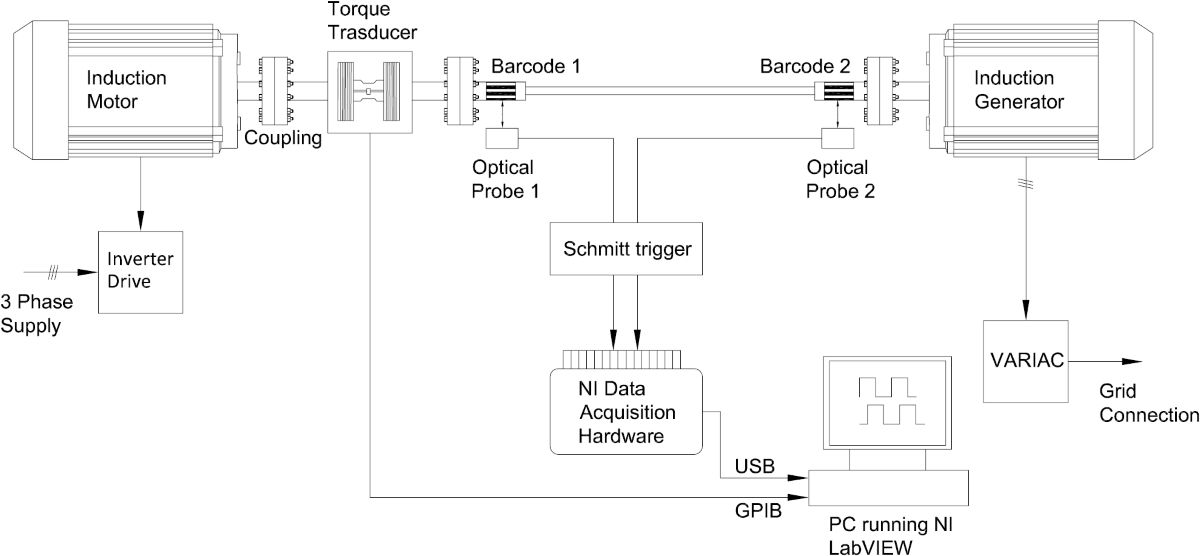

文中台架的例子：轴径与材料给定，扭矩上限 16 N·m，算出 ppr 上限为 45。最终选了 8 对条纹、条宽 5.5mm，正好贴合轴周；8 个脉冲/转是在分辨率与计算成本之间的折中。条纹做成 50% 占空比，脉冲高低电平等宽，相位差的判读更简单。

标定与零点

装好之后先做空载标定：不加载扭矩，让轴匀速转，记录 Δt 的均值。这个值对应 θa0，来源是两个传感器或两段胶带的安装不对中——它是系统误差，不消除的话，每次测出来都带一个固定偏移。

再做加载标定：用已知扭矩（砝码、标准扭矩传感器或已知功率的测功机）逐级加载，记录 Δt，拟合出 Δt-T 直线。斜率就是灵敏度，单位通常是 µs/(N·m)。标定要覆盖实际工作范围，不要只在中点做一个点就外推。

误差来源与对策

适用与不适用

这套方法适合：轴系已存在、不想改动结构；需要在整机寿命内长期监测；扭矩变化相对缓慢（准静态到几十赫兹的扭振）。不适合：轴很短、两端无法拉开距离；扭矩很小而轴很粗（扭角小到测不出）；表面有油污、水雾、强振动导致光路不稳的场合。

与应变片相比，它的灵敏度低一到两个数量级，但胜在非侵入、可重复安装、成本低。做趋势监测、做台架对比试验，够用；做型式认证的高精度计量，还是得靠标准扭矩传感器。
